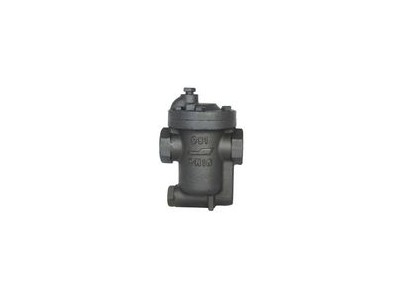

倒吊桶絲扣蒸汽球閥意威品牌絲扣倒吊桶蒸汽疏水閥上海

單價	面議對比
詢價	暫無
發貨	國內
1.0-4.0mpa	蒸汽
DN15-100	350°
過期	長期有效
更新	2025-08-07 17:22

您還沒有登錄，請登錄后查看聯系方式

詳細說明

絲扣倒吊桶式蒸汽疏水閥

上海意威閥門專業生產倒吊桶式蒸汽疏水閥,絲扣倒吊桶式蒸汽疏水閥,鑄鋼絲扣倒吊桶式蒸汽疏水閥,碳鋼絲扣倒吊桶式蒸汽疏水閥,CS15H絲扣倒吊桶式蒸汽疏水閥

意威品牌絲扣倒吊桶式蒸汽疏水閥工作原理

　　意威品牌倒吊（置）桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。

意威品牌絲扣倒吊桶式蒸汽疏水閥型號、規格、外型尺寸表

型號	通徑 m m	最大疏水量（kg/h）	連接方式	材料	外形尺寸
型號	通徑 m m	最大疏水量（kg/h）	連接方式	材料	L	H	h	W
（881） CS15Y-16C-Ⅰ CS15Y-25C-Ⅰ	15	50--400	螺紋	WCB	128	176	106	98
	20				128	176	106	98
	25				128	176	106	98
（882） CS15Y-16C-Ⅱ CS15Y-25C-Ⅱ	15	120--900	螺紋	WCB	166	236	138	150
	20				166	236	138	150
	25				166	236	138	150
（883） CS15Y-16C-Ⅲ CS15Y-25C-Ⅲ	25	300--1860	螺紋	WCB	198	306	186	182
	32				198	306	186	182
	40				198	306	186	182
（884） CS15Y-16C-Ⅳ CS15Y-25C-Ⅳ	32	900-3000	螺紋	WCB	230	368	220	203
	40				230	368	220	203
	50				230	368	220	203
（881F） CS45Y-16C-Ⅰ CS45Y-25C-Ⅰ	15	50—400	法蘭	WCB	160	176	106	98
	20				160	176	106	98
	25				160	176	106	98
（882F） CS45Y-16C-Ⅱ CS45Y-25C-Ⅱ	15	120—900	法蘭	WCB	210	230	138	150
	20				210	230	138	150
	25				210	230	138	150
（883F） CS45Y-16C-Ⅲ CS45Y-25C-Ⅲ	25	300--1860	法蘭	WCB	260	306	186	182
	32				260	306	186	182
	40				260	306	186	182
	50				260	306	186	182
（884F） CS45Y-16C-Ⅳ CS45Y-25C-Ⅳ	32	900-3000	法蘭	WCB	290	368	220	203
	40				290	368	220	203
	50				290	368	220	203
（1810） CS15Y-16P-Ⅰ	15-25	50-400	螺紋	304/316	120	183	160	80
（1810F） CS45Y-16P-Ⅰ	15-25	50-400	法蘭	304/316	150	218	160	80
